一、設備概述

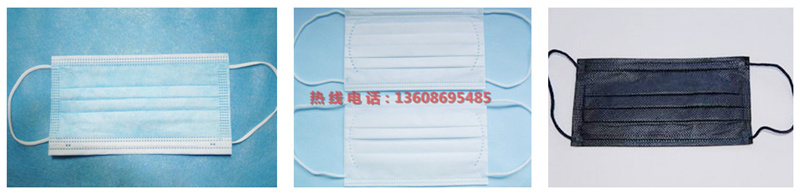

  PTC130S一拖二全自動平面口罩機由一臺口罩本體機和二臺耳帶機組成，加入了自動傳送帶和連線機，設計除了提高生產效率、減低人工成本外，整機從入料、鼻線、封邊、裁切成品均為自動化作業，需一人操作。設備采用超音波焊接方式，樣式美觀、衛生。全自動一拖二平面口罩機生產的耳帶式平面口罩具有佩戴舒適，無壓迫感，過濾效果好，契合人的臉型，可適用于醫療，電子，建筑等行業。

二、設備基本參數

1、設備型號：PTC130S；

2、設備尺寸規格：長×寬×高：5700mm×3600mm×1800mm（含一拖二外耳帶設備）。

3、設備功能模塊、平面布置圖：

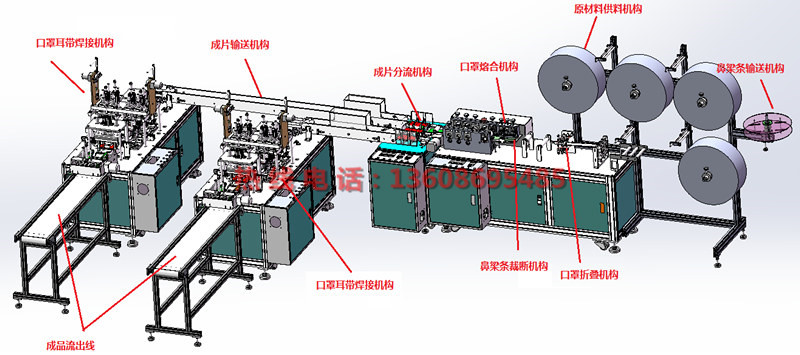

圖1 平面口罩生產線一拖二設備功能布局圖

4、可生產平面口罩尺寸規格：18×9cm（成人），15×9cm（兒童）；

5、設備生產速度：100PCS-130PCS/min；

6、機臺特點：

6.1、整機從入料、鼻線封邊、裁切成品均為自動化作業，需一人操作。

6.2、電腦PLC編程控制，伺服電機驅動，自動化程度高。

6.3、原材料自動張力控制，保證原材料張力均衡。

6.4、機架結構采用鋁合金制作不生銹、易清潔、美觀等特點。

6.5、穩定性高、故障率低、美觀不生銹。

6.6、光電(光纖)檢測原料，避免失誤減少浪費。

7、可更換模具做兒童或成人、其他款（標準成人款），兒童的需定制。

8、生產口罩類型：可生產一至三層口罩。

9、動力系統：220V-50/60HZ。

10、設備總功率：12.5kW，實際使用功率小于12.5kW。

11、設備氣壓需求：0.5-0.7MPa。

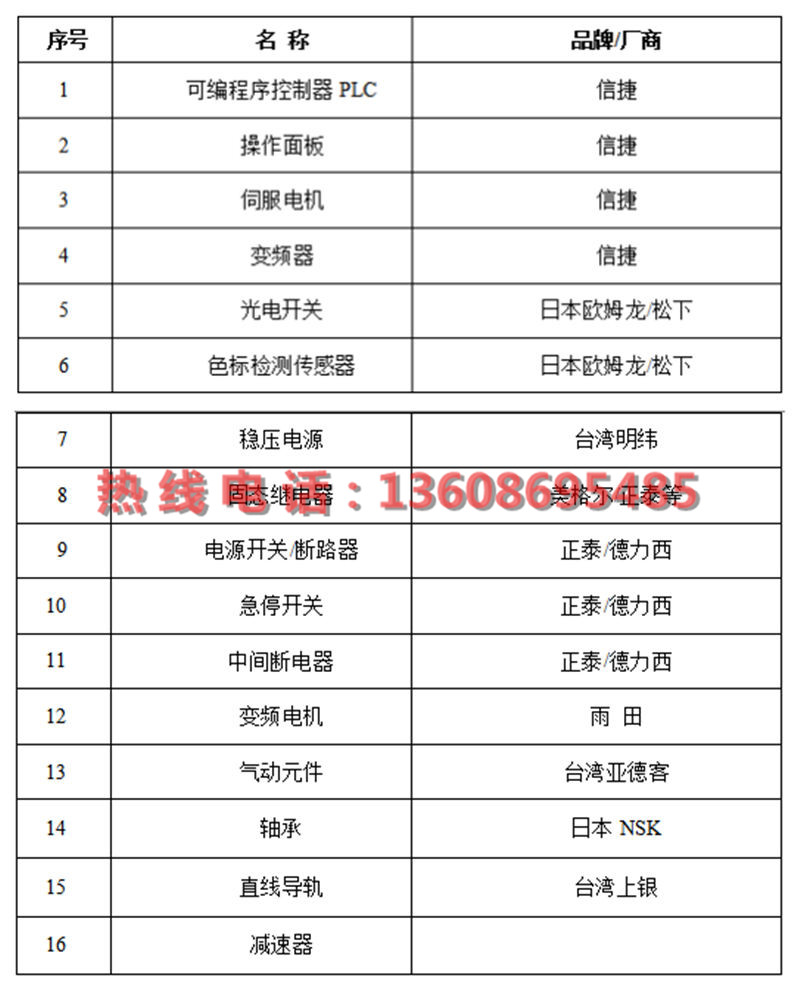

三、主要元器件配置

注意知悉：根據市場的產品缺貨情況，如無以上品牌的產品，將采用同等質量的產品置換，望理解支持。

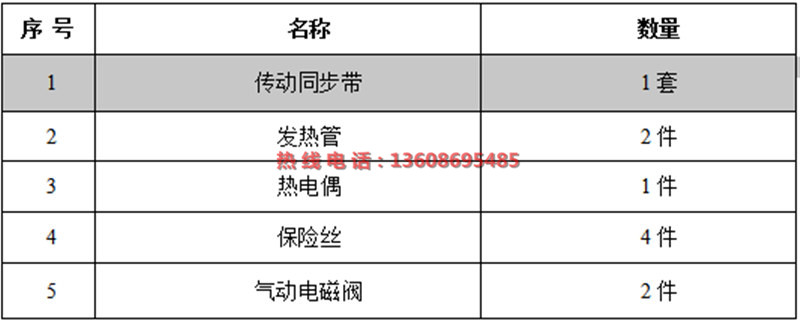

五、易損件清單

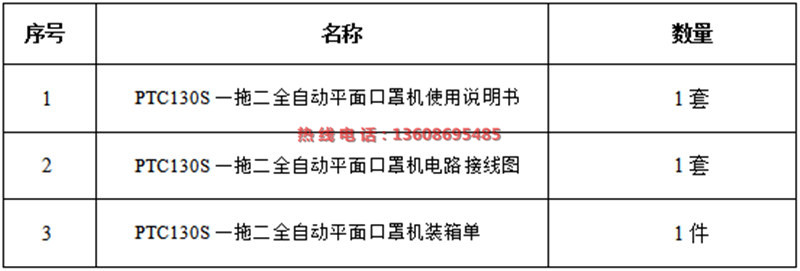

六、隨機技術文本

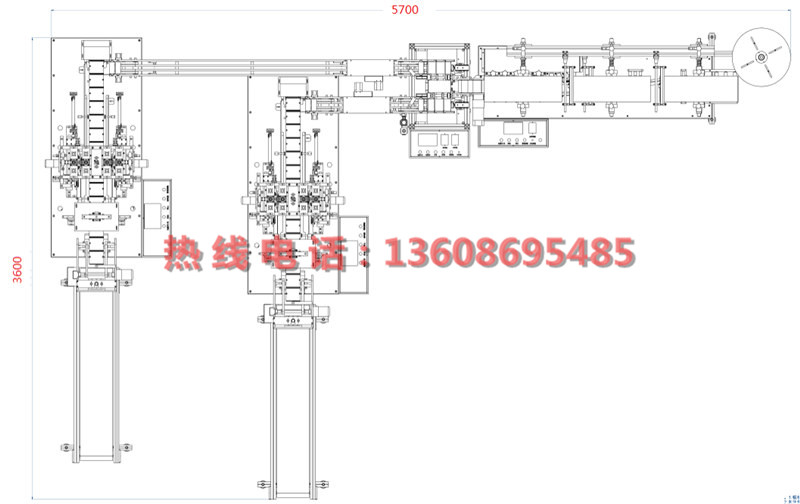

七、設備布置圖如下
